Das Fahrzeug ist unter Deck wie folgt aufgeteilt:
Vorschiff -
Ankerkasten
Bugkabine
Segelkammer
Waschraum
Mittschiff -
Steuerhaus/Salon
Motorraum
Achtern -
Pantry
Waschraum/Toilette
Eigner Kabine
Achterkabine
Werkzeugraum

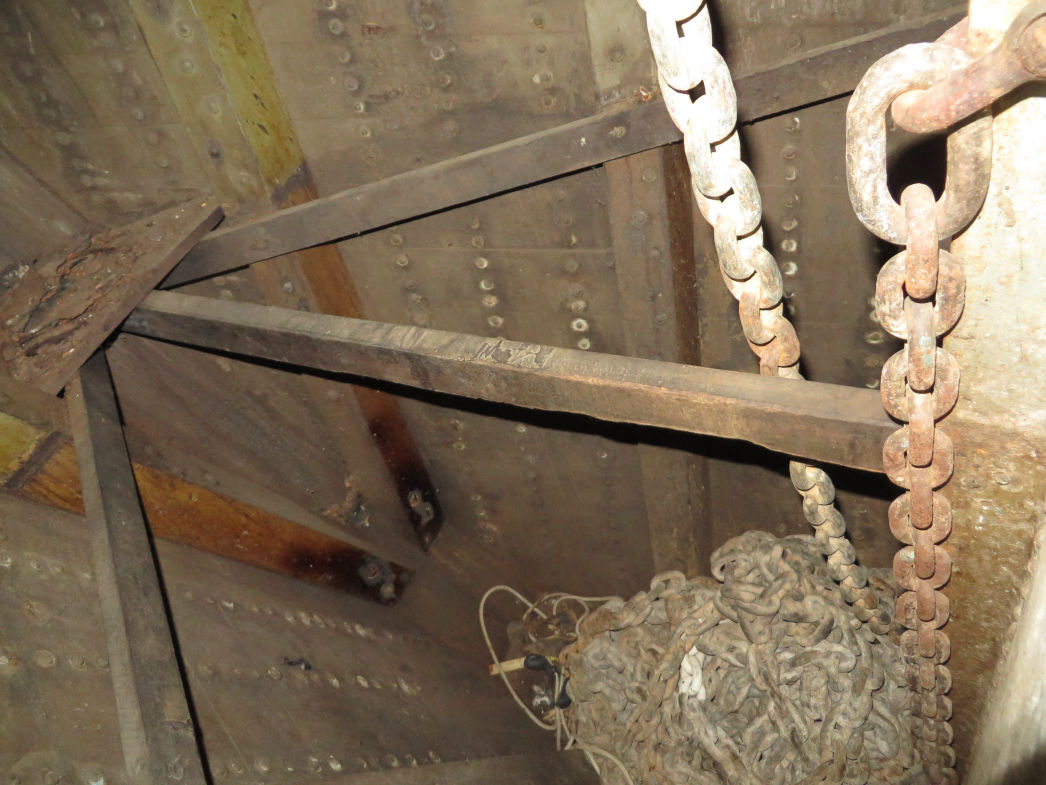

Vorschiff / Ankerkasten

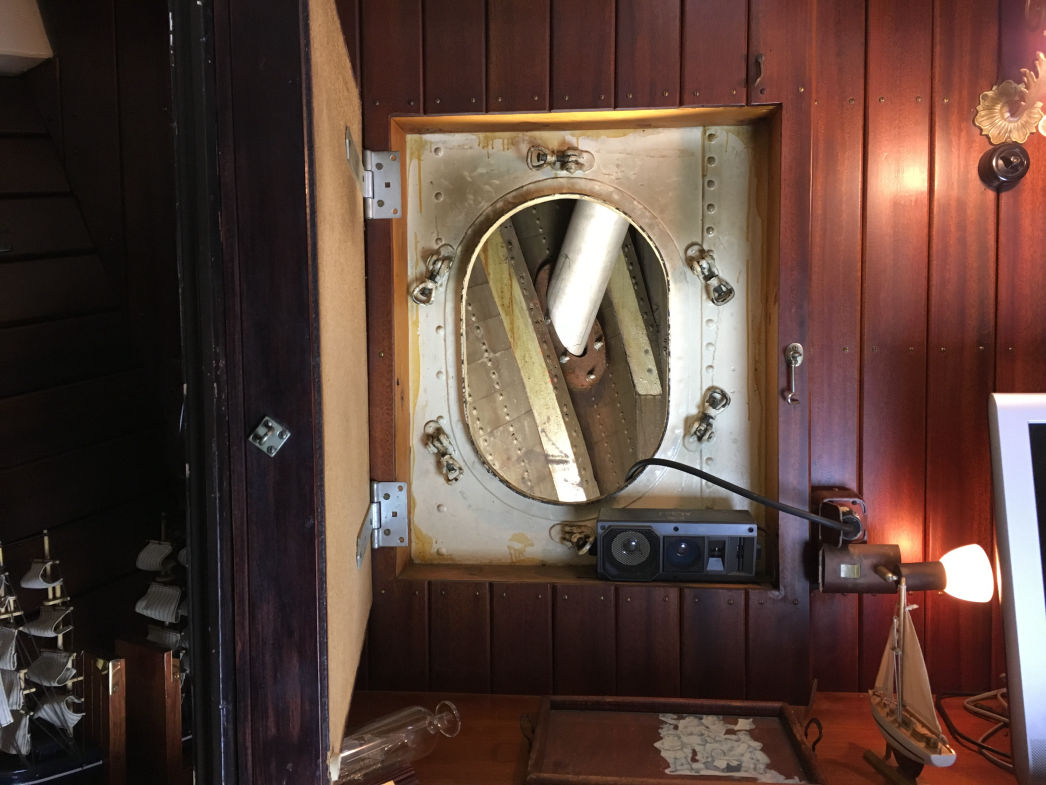

Der Ankerkasten in der Vorpiek ist durch ein Kollisionsschott von der Kajüte getrennt. Das Schott ist mit einer wasserdichte ca. 440 x 300 mm großen Luke aus Stahl mit Vorreibern und Gummidichtungen versehen.

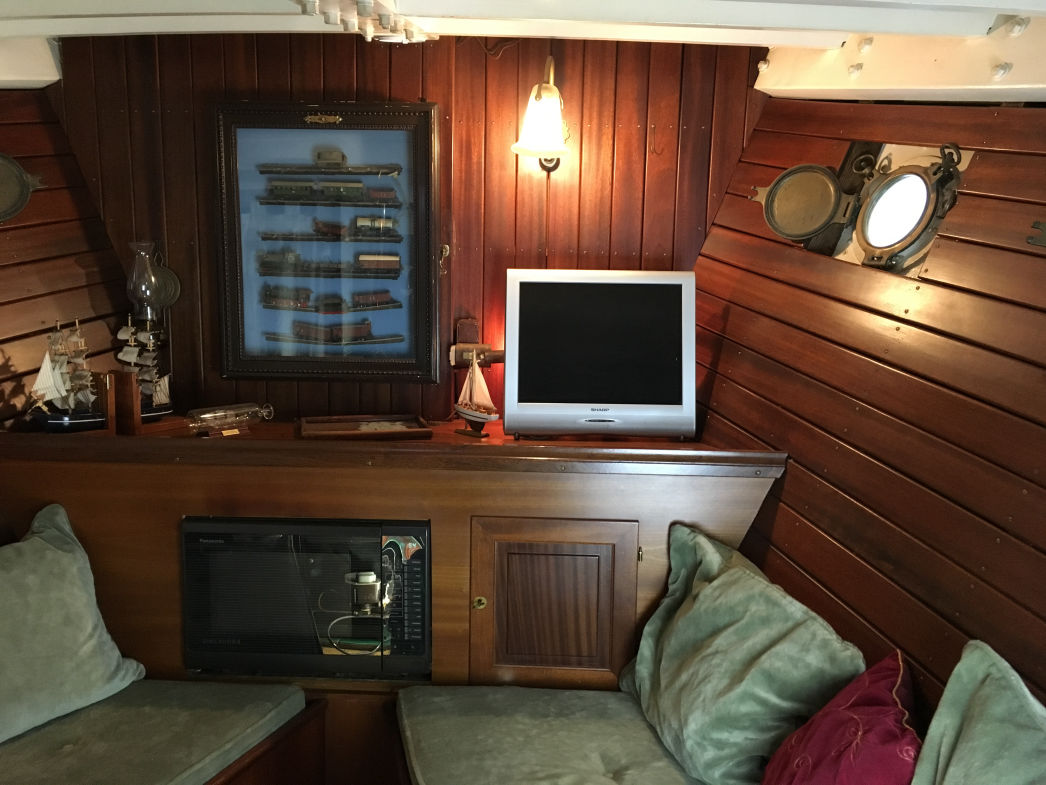

Vorschiff / Bugkabine

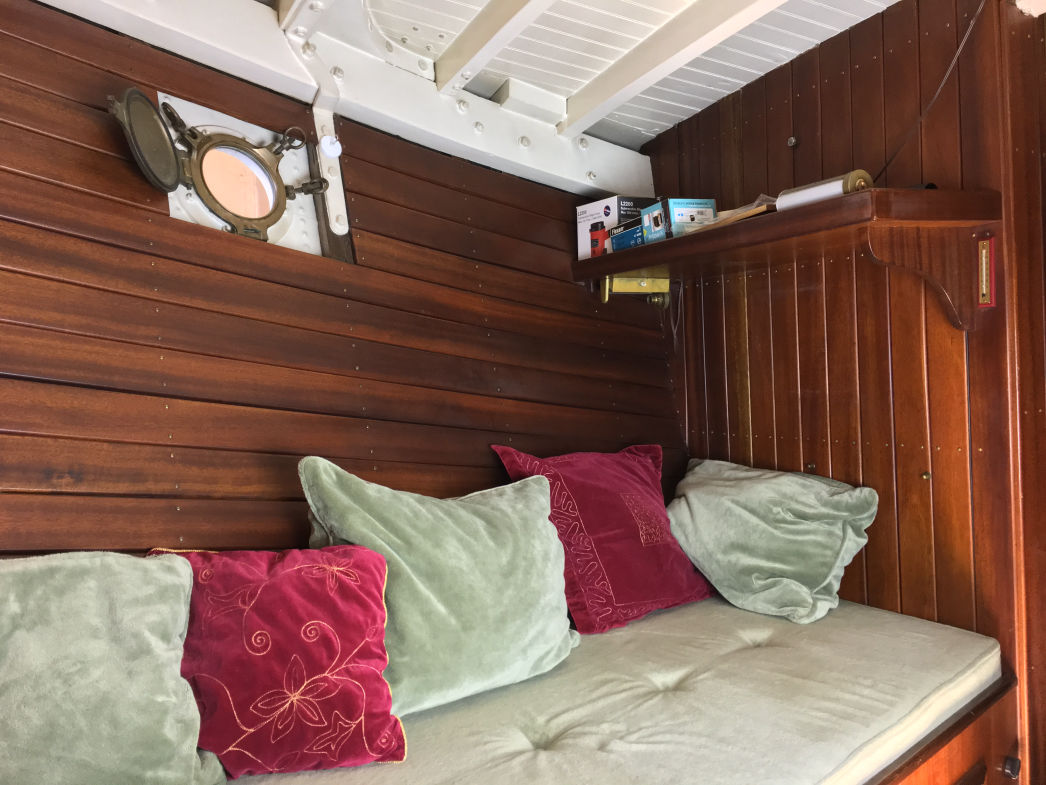

In der Bug-Kabine (Raumhöhe 1,80 m bis 1,95 m) befinden sich V-förmig angeordnet zwei ca. 80/60 x 190 cm und ca. 60 x 155/200 cm große Kojen. Darunter Stauraum der über 4 Klappen erreichbar ist. Darüber befinden sich jeweils zwei ca. 190 mm Ø große zu öffnende Bullaugen mit Seeschlagblenden.

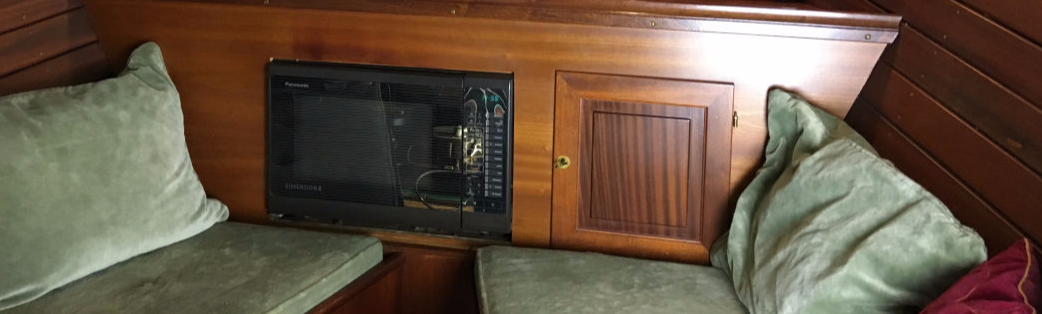

Anschließend am Kollisionsschott zum Ankerkettenkasten befindet sich ein Einbauschrank mit integriertem Backofen/ Mikrowellenherd von Panasonic, Modell Dimension 4.
Am Fußende der Bb. Koje befindet sich ein Sofaschrank welcher durch einen Vorhang verschlossen wird.
Am Kopfende der Stb. Koje ein Regal.
Die Wandverkleidung und Möbel sind komplett aus Mahagniholz gefertigt.

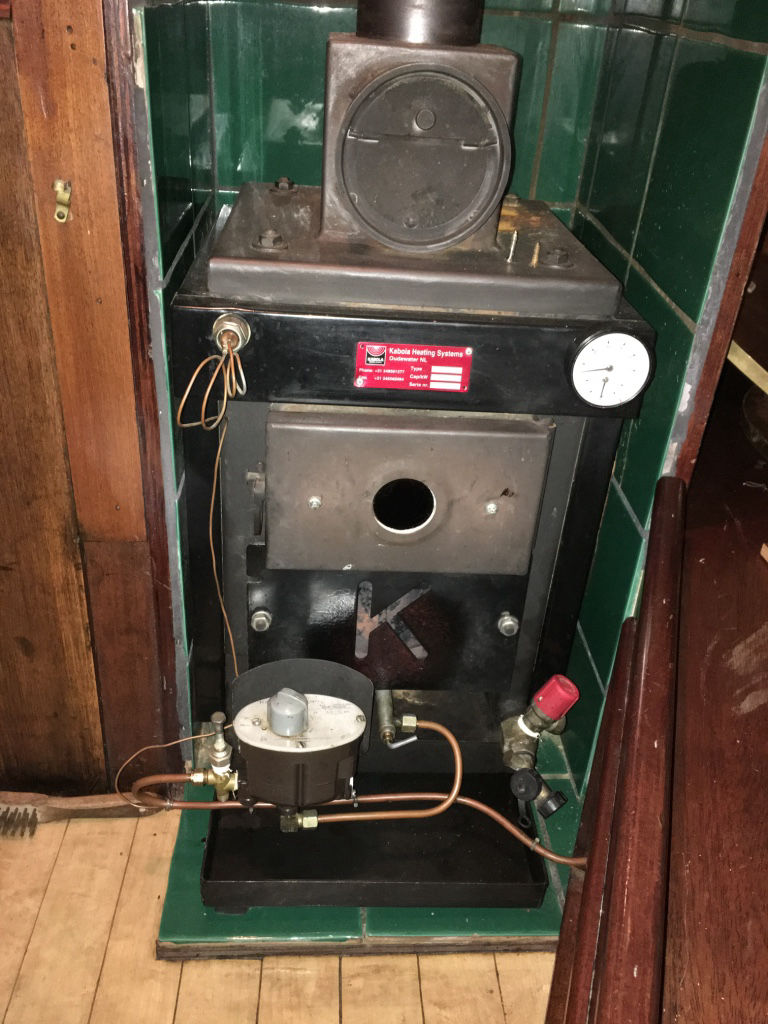

Weiterhin sind in der Bugkajüte eine dieselbetriebene Warmwasserheizung von
Kabola-Heating System Onderwater NL, Typ E7
mit einer Kapazität von 7,1 kw, einer Wassermenge von 13 l
und die Wasser-Zirkulationspumpe vorhanden.
Der Olverbrauch liegt zwischen 0,25 l und 1,20 l pro Std.
Die Nische um den Ofen ist gefliest.
Die Dieselversorgung erfolgt über den 75 l Tagestank.
Von hier aus werden 11 Heizkörper versorgt.
Alle Heizkörper sind mit Automatik-Thermostaten ausgestattet.
1 Heizkörper in der Segelkammer
1 Heizkörper im vorderen Waschraum
3 Heizkörper im Steuerhaus/Salon
2 Heizkörper im Maschinenraum
1 Heizkörper im achteren Waschraum/Toilette
2 Heizkörper in der hinteren Dreibettkabine
1 Heizkörper in der Achterkabine

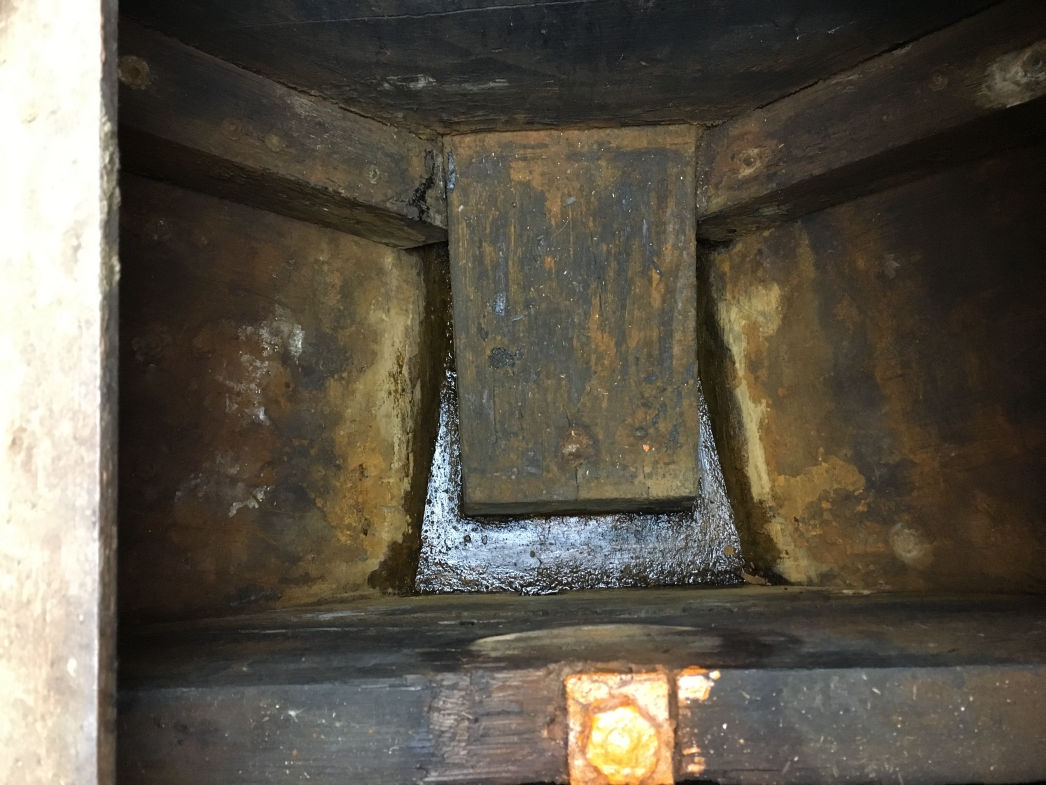

Im Dielenboden befinden sich Öffnungen die den Zugang zur Bilge und dem vorderen Kupfer- Saugkorb der Lenzpumpe ermöglichen.
Es sind Steckdosen für 5/ 24/ 240V vorhanden.
Vorschiff / Segelkammer

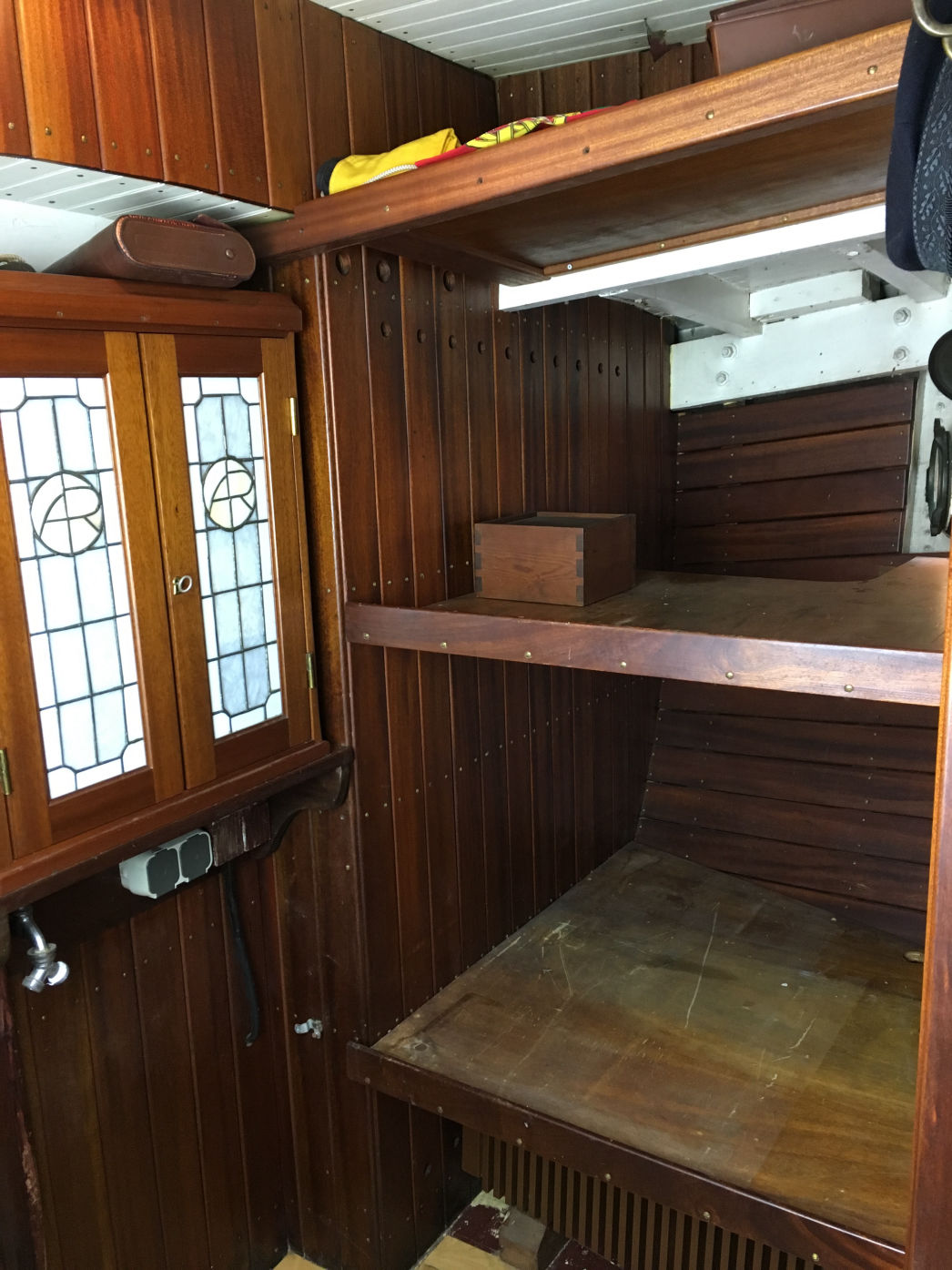

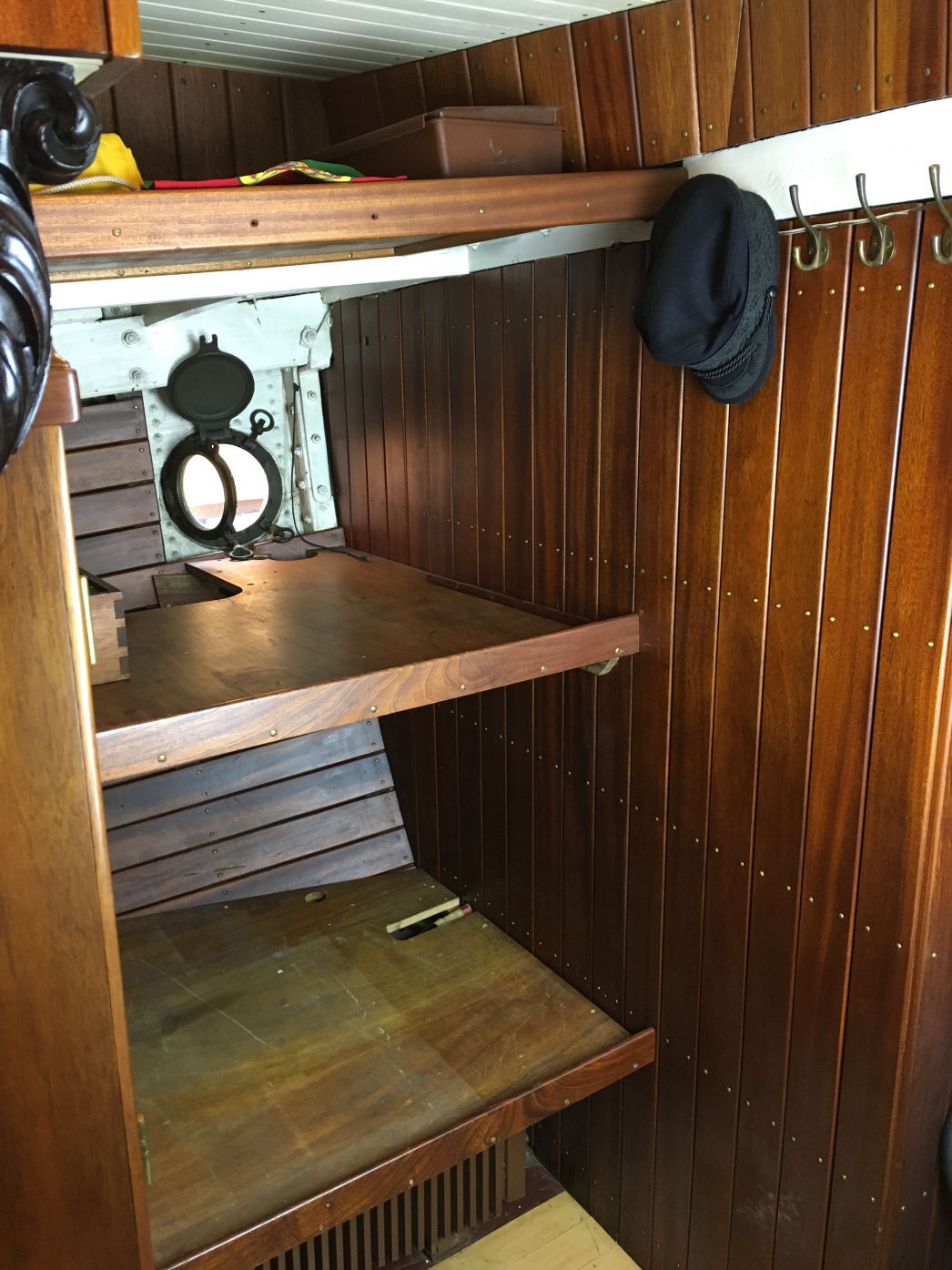

Im offenen Segelraum an Bb. der gleich nach dem Niedergang vom Steuerhaus/Salon liegt, sind zwei Regalböden und ein Heizkörper verbaut.
Ein ca. 190 mm Ø großes zu öffnendes Bullauge mit Seeschlagblende liefern Frischluft und Tageslicht.
Der Raum (Raumhöhe 2,00 m) ist komplett mit Mahagoni-Holz vertäfelt.
Im Motorbetrieb kann die Trocknung der Segel, durch Austrittsöffnungen in der Wandverkleidung zur Auspuffanlage, erfolgen.

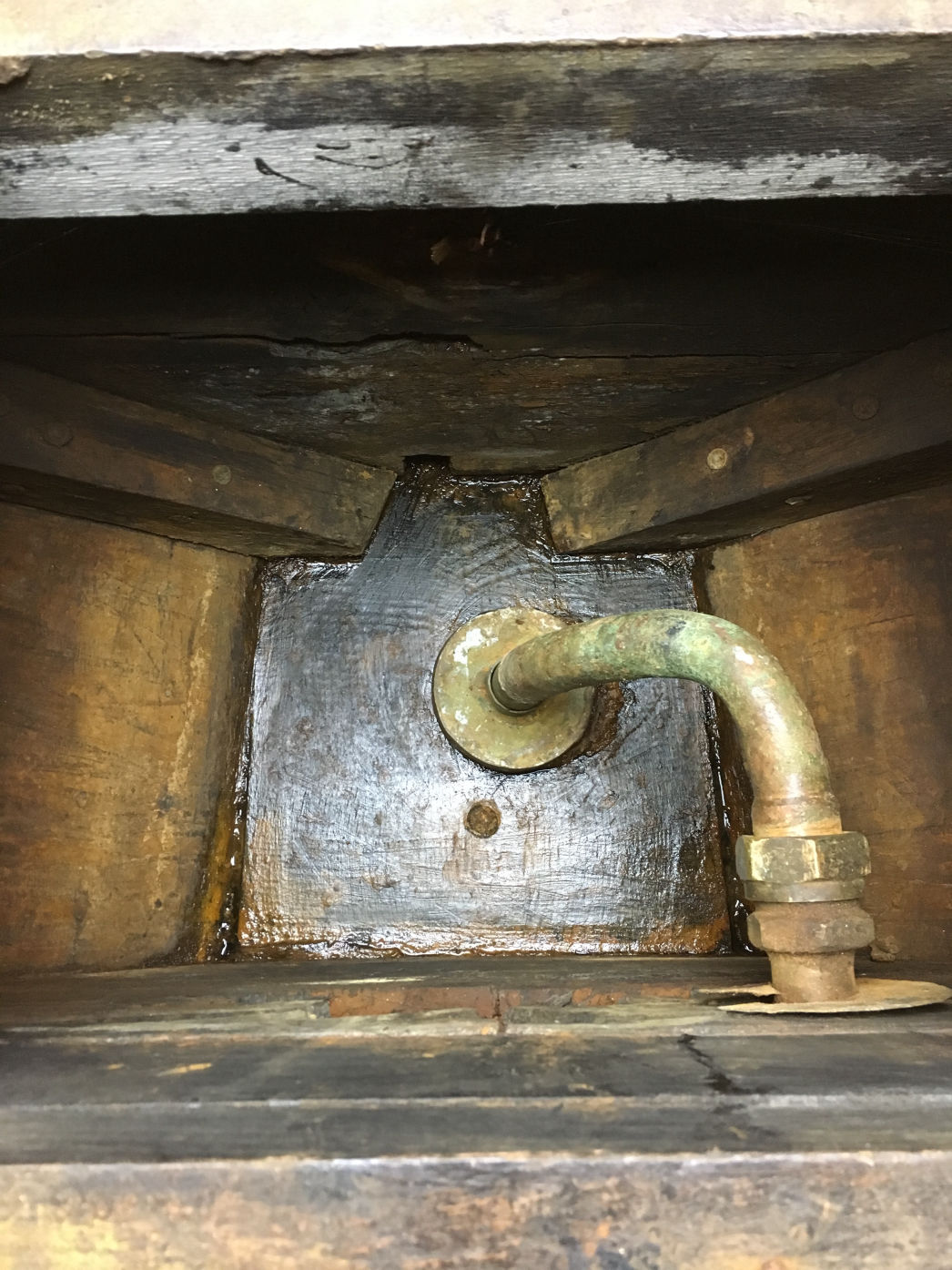

Im Dielenboden befindet sich eine Öffnung die den Zugang zur Bilge und dem Kupfer-Saugkorb der Lenzpumpe ermöglicht. Ein weiterer Saugkorb befindet sich zwischen Bugkabine und Segelkammer.
Es ist ein Kalt-Wasseranschluß zum Anschluss einer Bordwaschmaschine vorhanden. Der Ablauf ist über ein Eckventil im Motorraum (an das Lenzsystem) realisiert.
Weiterhin sind Steckdosen für 24/ 240V vorhanden.
Vorschiff / Waschraum

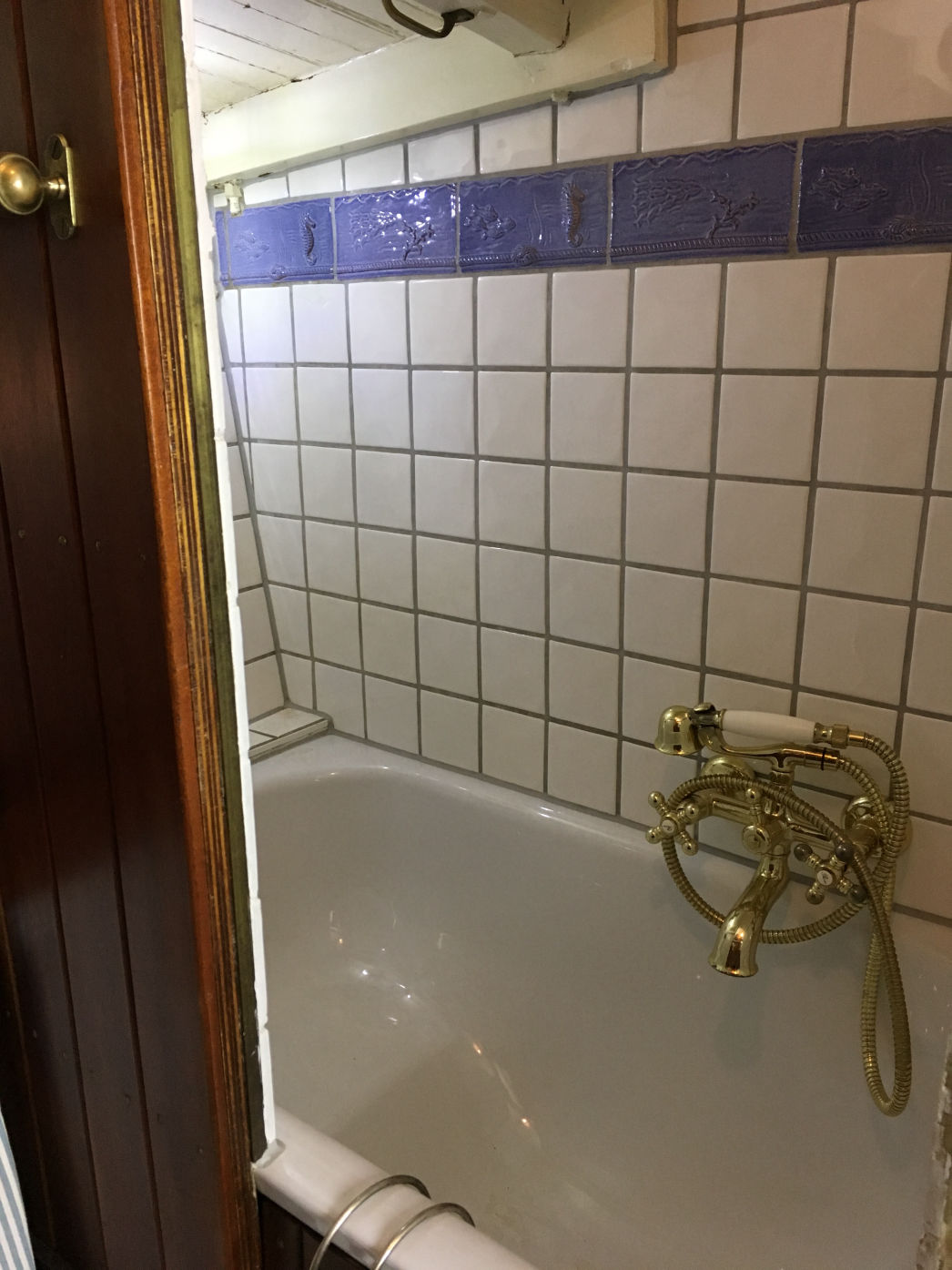

Der vordere Waschraum an Stb. befindet sich gleich hinter der Bugkabine und gegenüber der offenen Segelkammer. Hier befindet sich eine durch einen Vorhang verschließbare Sitzbadewanne mit Warm-, und Kaltwasser Armatur und Handpumpe zum Abpumpen des Wassers.
Die Wände oberhalb der Wanne sind weiß gefliest.
Ein seewasserfestes Bronze-Eckventil befindet sich unterhalb der Sitzwanne.

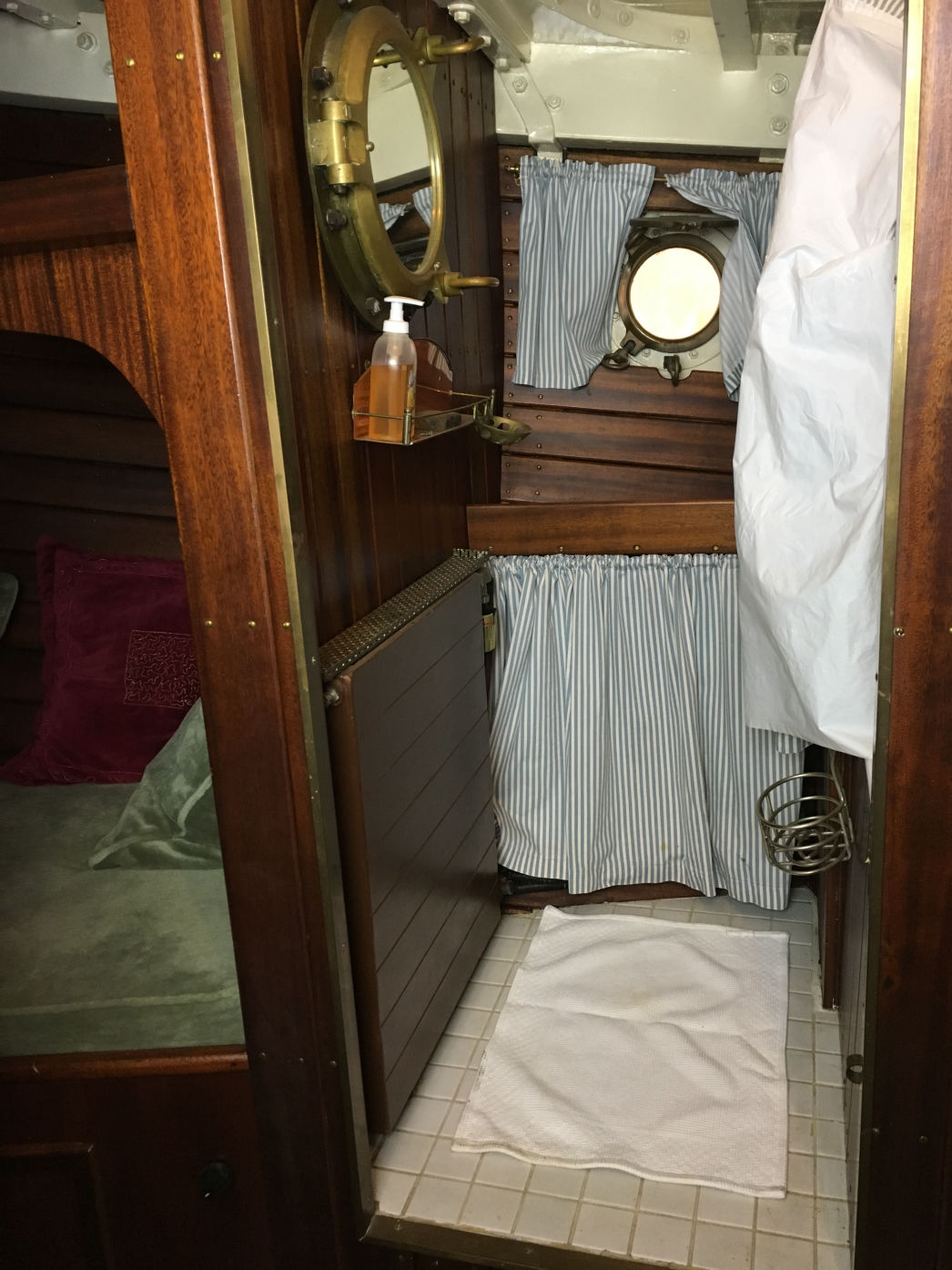

Im Mahagoni vertäfelten Vorraum zur Sitzbadewanne ist ein Heizkörper vorhanden.
Ein ca. 190 mm Ø großes zu öffnendes Bullauge mit Seeschlagblende liefern Frischluft und Tageslicht.
Im Vorraum sind Steckdosen für 24/ 240V vorhanden.
