Das Fahrzeug ist unter Deck wie folgt aufgeteilt:
Vorschiff -
Ankerkasten
Bugkabine
Segelkammer
Waschraum
Mittschiff -
Steuerhaus/Salon
Motorraum
Achtern -
Pantry
Waschraum/Toilette
Eigner Kabine
Achterkabine
Werkzeugraum

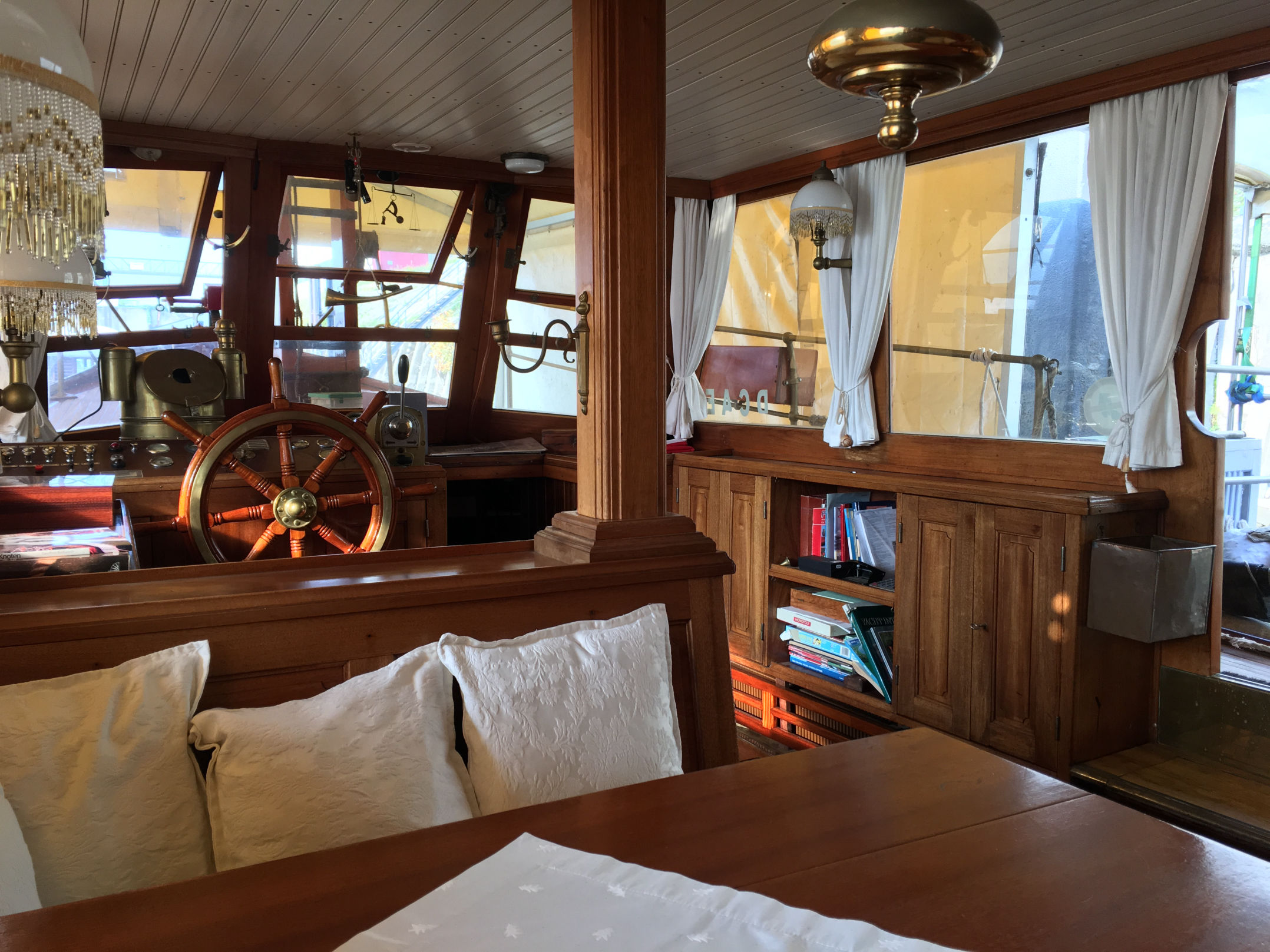

Steuerhaus/Salon
Durch eine Schiebetür an Stb. gelangt
man von außen in das Steuerhaus (Raumhöhe 1,90 m) mit Niedergang zum unteren Vorschiff
und zu den unteren/hinteren Kabinen.
Weiterhin
gelangt man durch drei Luken zum Motorraum.
Der komplette Innenausbau ist mit Mahagoni-Holz vertäfelt
und mit Einbauschränken aus Mahagoni ausgebaut.
Auf der Stb.-Seite befinden sich ein:

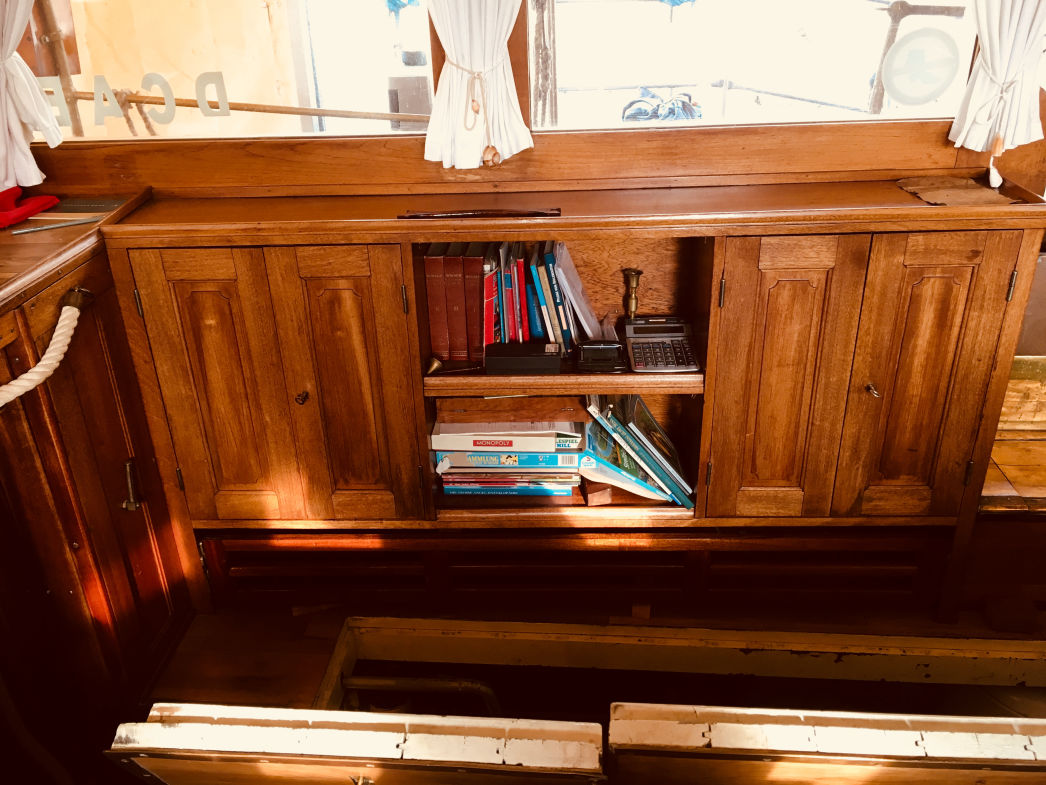

ca. 55 x 25 cm großer Schrank (Stb. vorne)
ca. 55 x 25 cm großes Regal (Stb.)
zweiter ca. 55 x 25 cm großer Schrank (Stb.)
Heizkörper unterhalb des Schrankes (Stb.
Schiebetüre (Stb.)

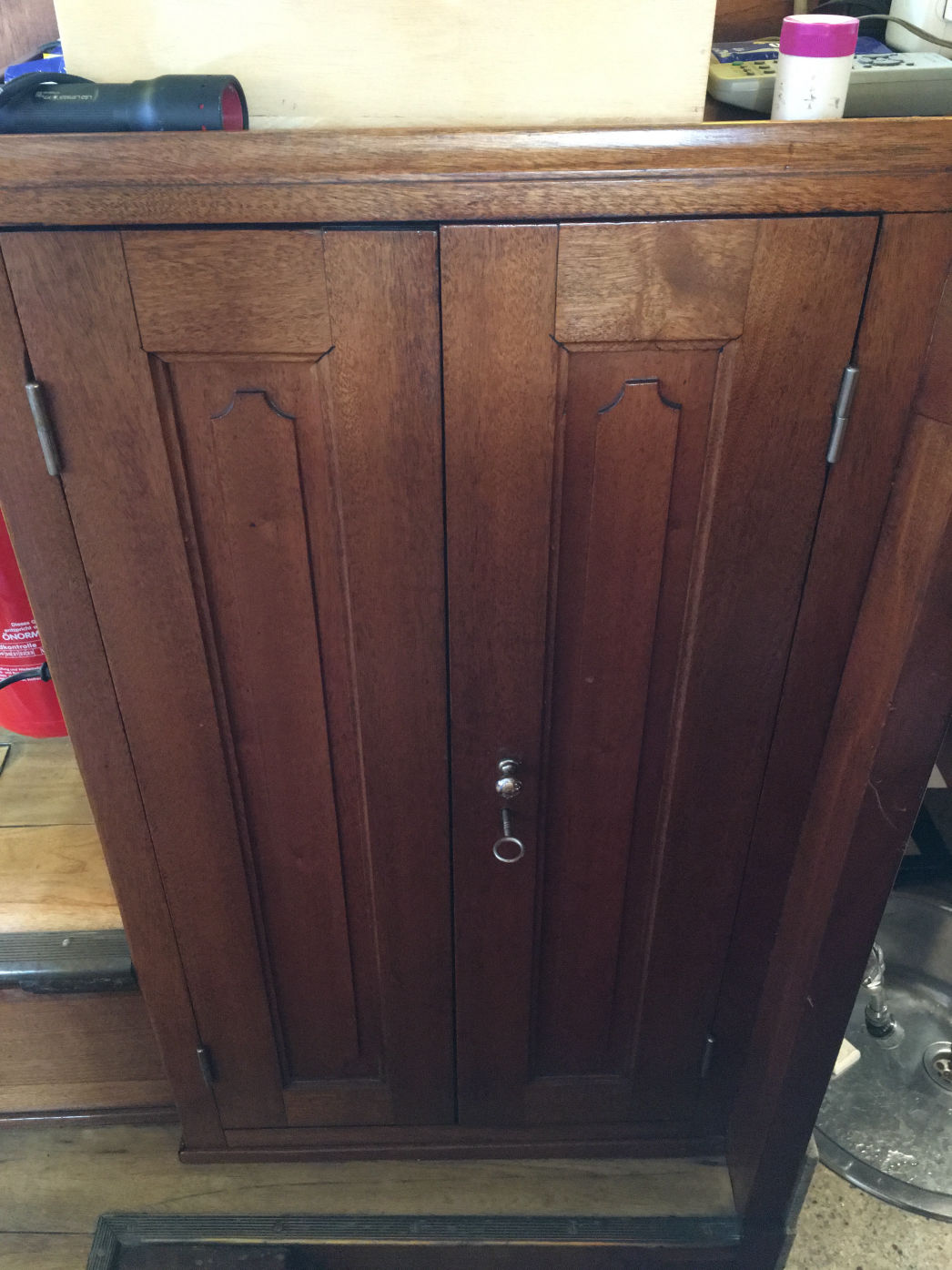

ca. 50 x 25 cm großer Schrank am achteren Niedergang (Stb.).
In diesem Schrank sind u.a. die 24 V Sicherungen und die Umschaltung von Lichtmaschine/ Batterie auf Landstrom untergebracht.

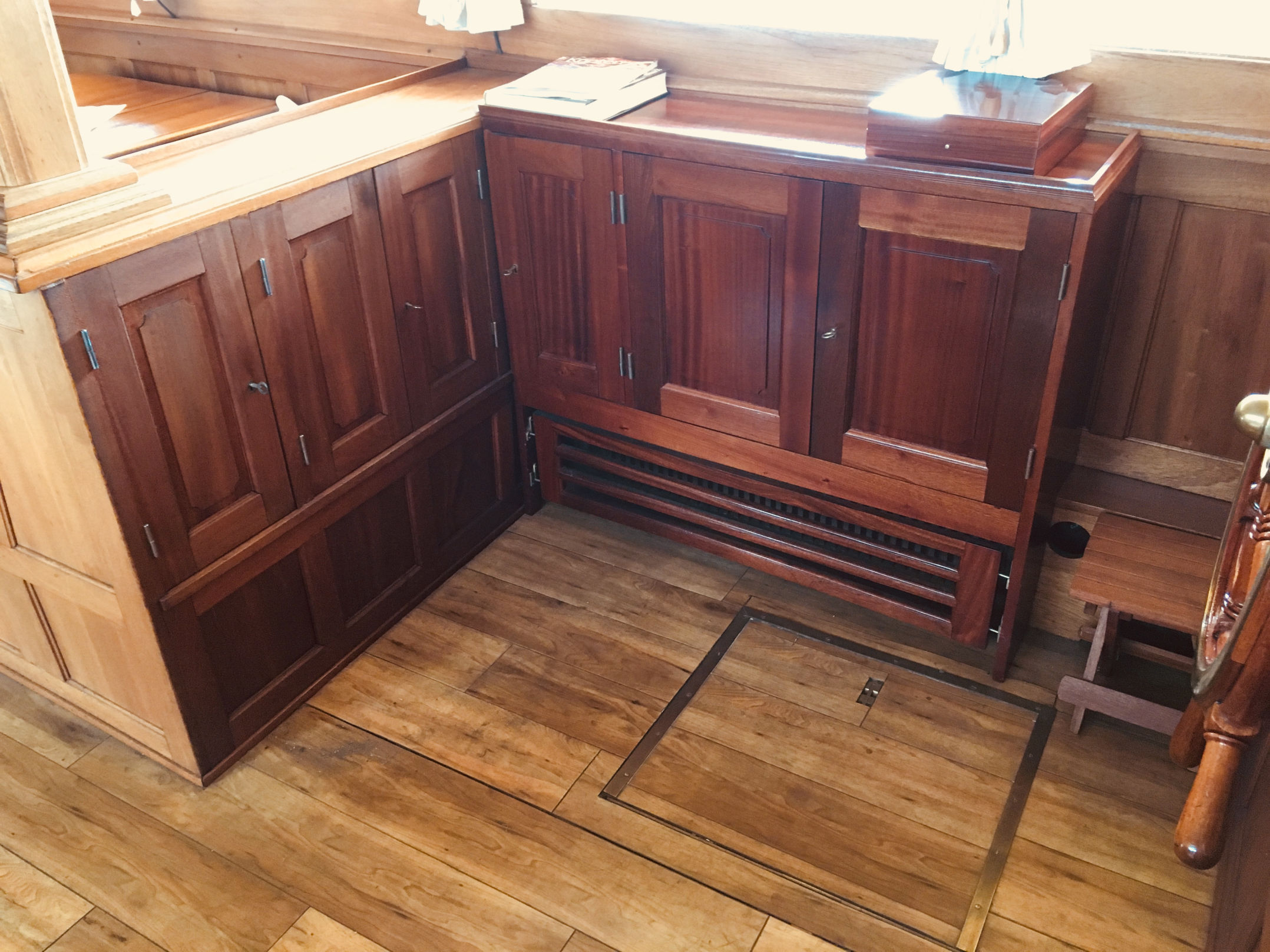

Auf der Bb.-Seite sind die Schränke in L-Form angeordnet.
Ein ca. 135 x 28 cm großer Schrank, unterhalb ein Heizkörper
und ein zweiter ca. 120 x28 cm großer Schrank.
Die Fenster sind einfach
verglast im
Holzrahmen.
Von den
13 Fenstern sind
fünf Fenster zu öffnen

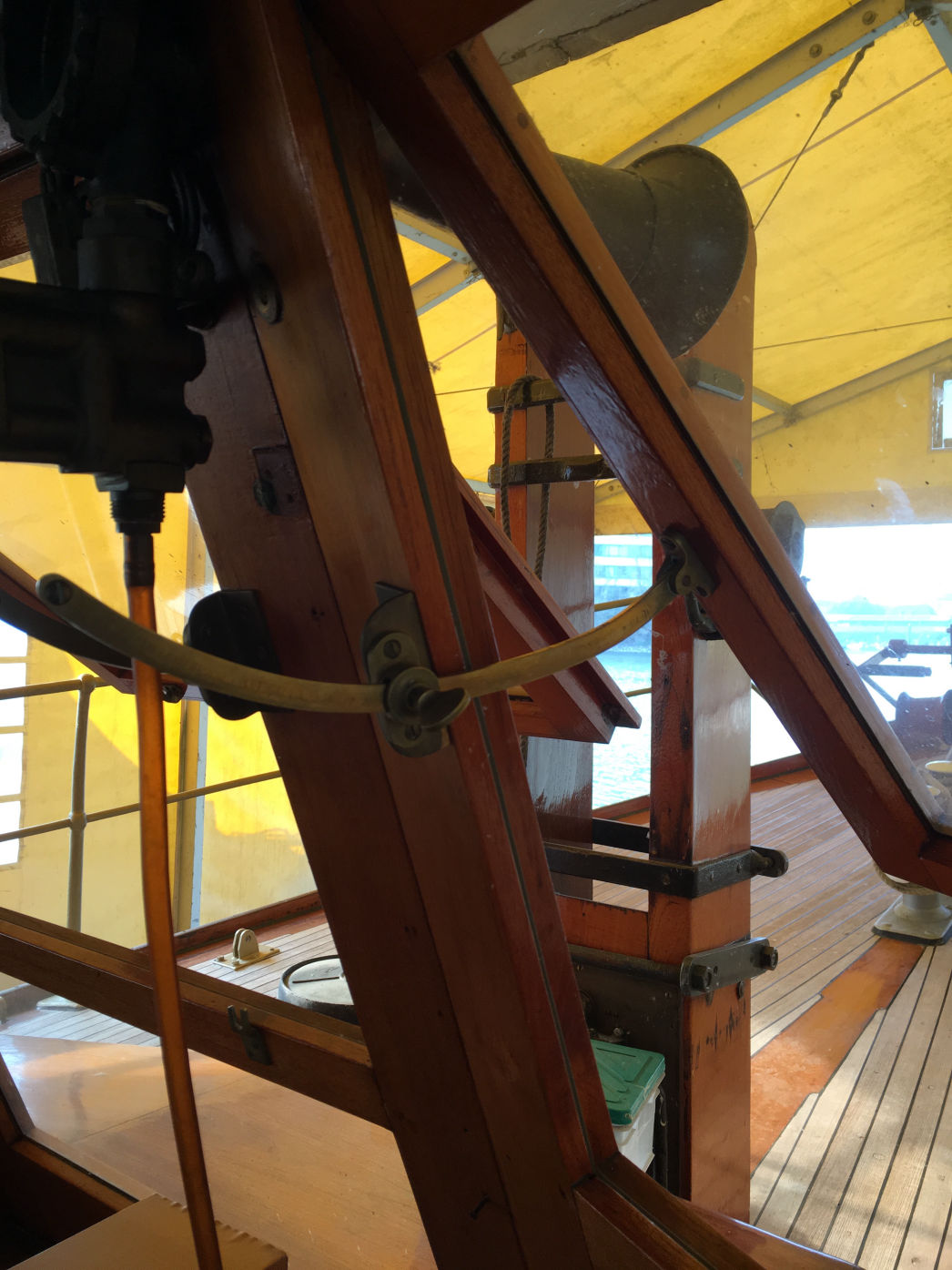

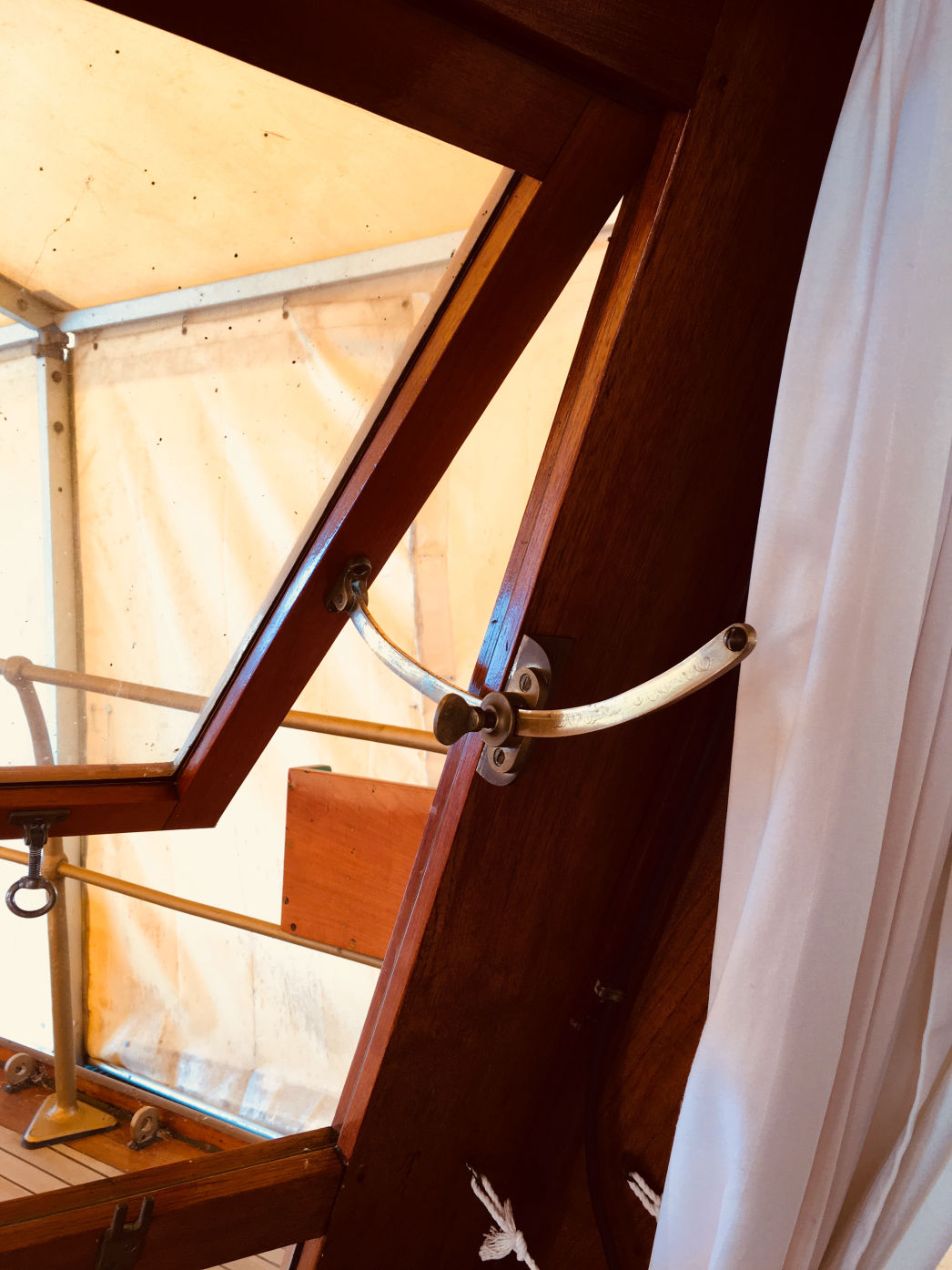

und durch jeweils
zwei Messingfensteraufsteller
mit
Feststellschrauben
aretierbar.
Drei der
zu öffnenden Fenster
sind noch vone gerichtet,
zwei Fenster
nach achtern.

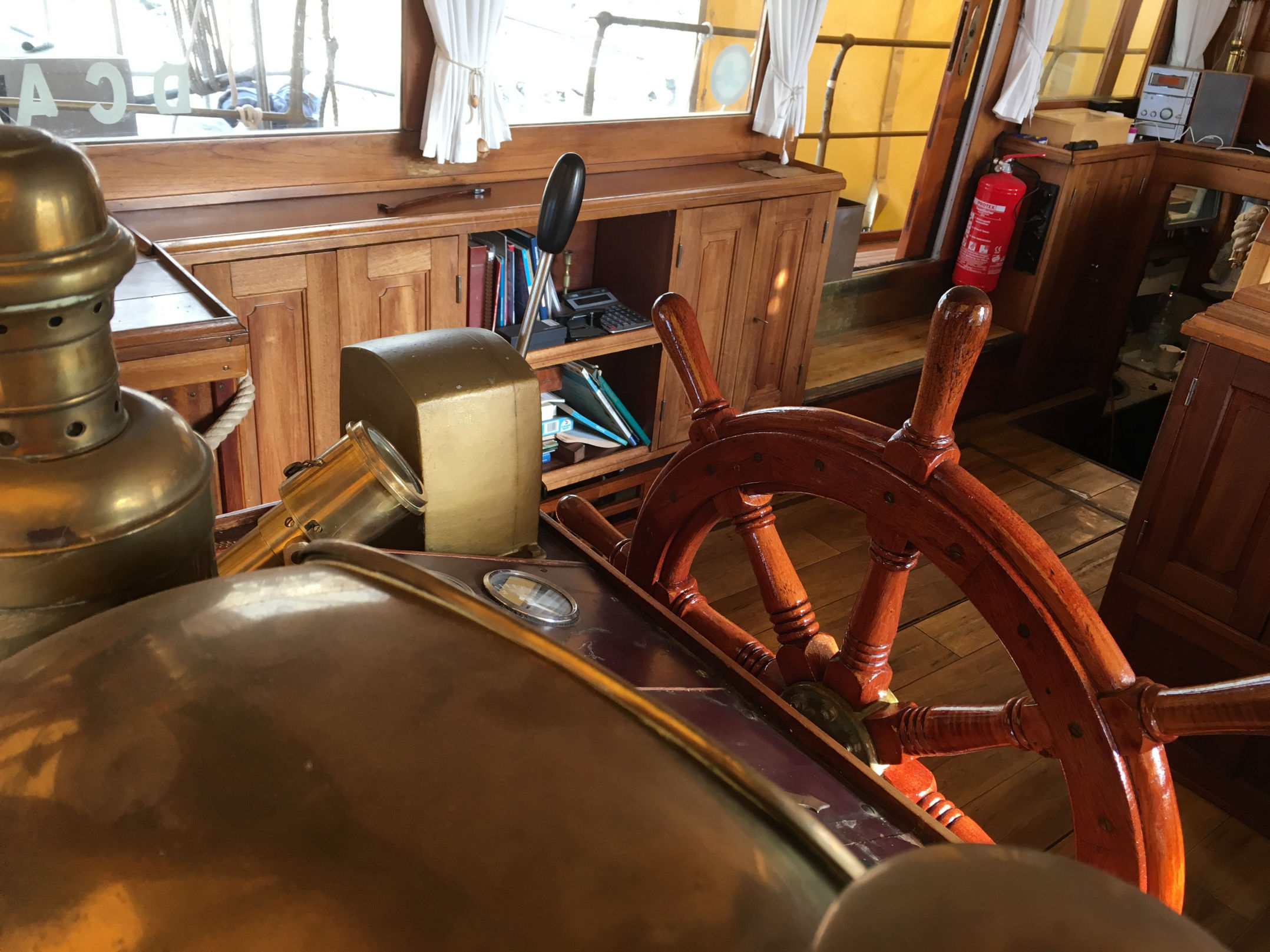

Im Pult ist das Steuerrad, die Motorsteuerung, der Kompass
und die nötigen Instrumente für die Maschine eingebaut.
Folgende Instrumente stehen zur Verfügung:
Drehzahlmesser
Amp. -Meter
Voltmeter
Öldruckmesser Motor
Öldruckmesser Getriebe
Ruderlage-Anzeiger
Betriebsstundenzähler
Kühlwasser-Temperaturanzeiger
Im achteren Bereich des Salons befindet sich ein klappbarer ca. 95 x 117 cm großer Tisch mit zwei ca. 120 x 45 cm und
115 x 45 cm große Sitzbänke und einem Hocker.
Unter der größeren
Sitzbank befindet sich ein ca. 120 x 80 cm großer
Stauraum.
Am Tisch ist Platz für 5 - 6 Personen.
Neben der kleineren Sitzbank befindet sich ein Schrank mit
Zugang zu den Seilzügen der Motorsteuerung
und der Kette des
Steuerrades des zweiten Steuerstandes
auf dem Oberdeck.
Zwischen den Sitzbänken befindet sich an Bb. ein weiterer
Heizkörper.

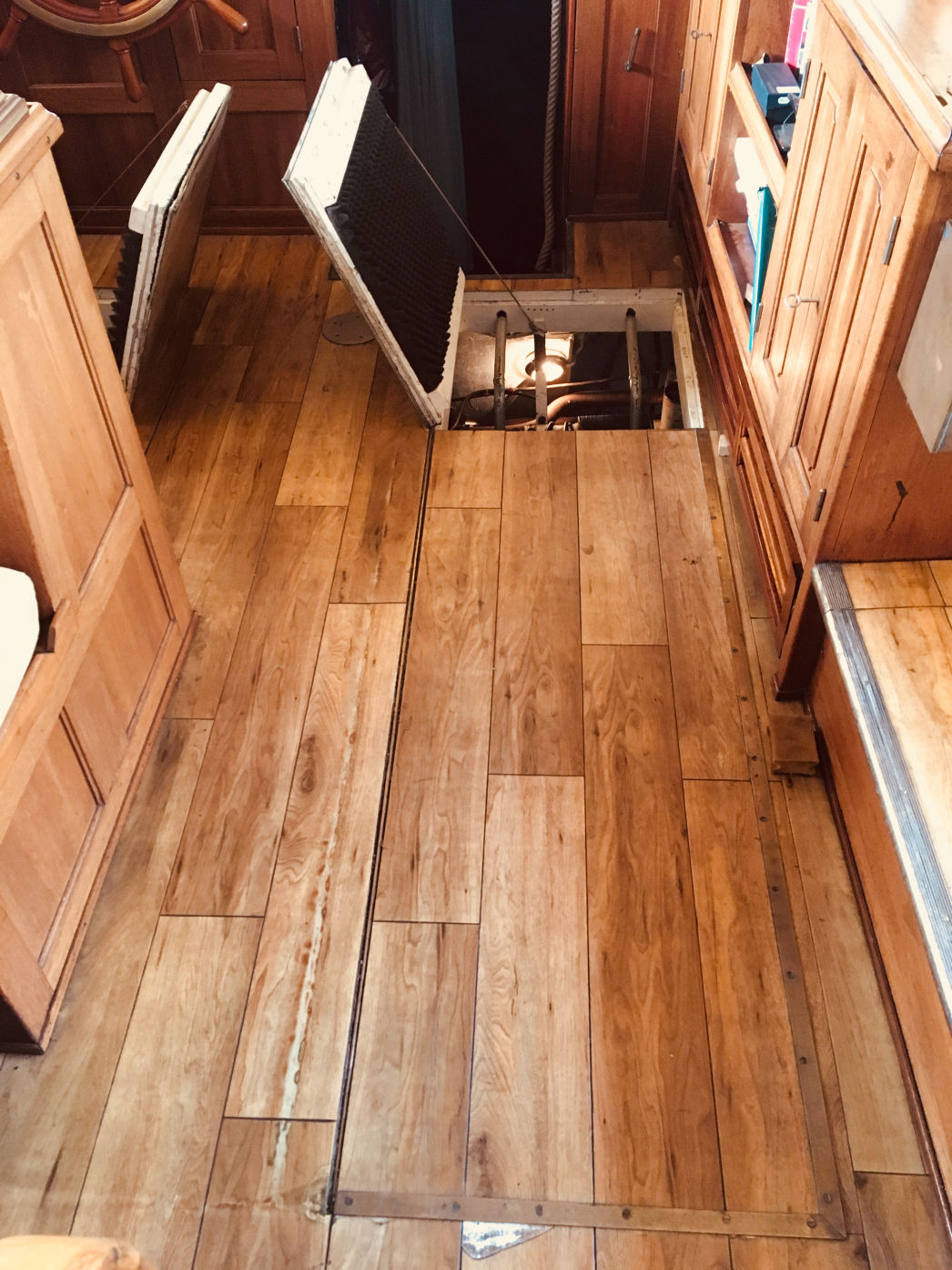

Im Dielen-Fußboden befinden sich an Stb. vor der Schiebetüre eine große zweigeteilte Luke und an Bb. vor dem Steuerpult
eine weitere einzelne Luke für die Begehung des Motorraums.
Es sind Steckdosen für 5/ 12/ 24/ 240 V vorhanden.
Mittschiff / Motorraum
Im Motorraum befinden sich:
Motor von Daimler Benz OM 346
Getriebe von ZF, Kreuzgelenk und Propellerschublager
Zwei 600 l Dieseltanks, 75 l Tagestank, Dieselfilter
Manuelle Zentralschmierung für Ruderachse achtern, der Grundbuchse und Sternbuchse der Antriebswelle
Kette vom inneren Steuerstand zur Ruderwelle, Seilzüge zur Motorsteuerung und zum Motorstopp
Wassertank aus Edelstahl
Warmwasserboiler
Zwei Heizkörper
Ausgleichsbehälter für Heizung
Kolben-Wasserpumpe für die Wasserversorgung
Ladegerät von Victron Energy B.V.
Stromverteilung, Sicherungen, 220 V
Vier Batterien
Seeventil für die Motorkühlung
zwei Wasserfilter umschaltbar (links, rechts, beide, geschlossen)
Motor-, elektrisch- und Hand angetriebene Lenzpumpen
Armaturen zur Ansaugsteuerung der sechs Lenzpumpenkörbe
Zwei zu öffnende Bullaugen (ca. 120 mm Ø) mit Seeschlagblenden zur Frischluftzufuhr
